Привод для откатных ворот ФУРНИТЕХ PY 1500 AC — до 1500 кг и до 12 м
Привод ФУРНИТЕХ PY 1500 AC — мощнейшая модель в пластиковой линейке ФУРНИТЕХ, рассчитанная на откатные ворота весом до 1500 кг и шириной створки до 12 метров с интенсивностью работы до 35%. Это серьёзный привод для тяжёлых кованых, сварных или комбинированных ворот частного сектора с температурным диапазоном от -20 до +70 °C. Оснащён самоблокирующимся редуктором, встроенным радиоприёмником и расширенной платой управления с 10 настройками — шесть DIP-переключателей и четыре потенциометра для точной адаптации под реальный вес полотна.
Комплектация ФУРНИТЕХ PY 1500 AC
| # | Наименование | Кол-во | Примечание |
|---|---|---|---|
| 1 | Привод ФУРНИТЕХ PY 1500 AC | 1 шт. | До 1500 кг, пластиковая шестерня, встроенный радиоприёмник |
| 2 | Пульт управления 4-канальный | 2 шт. | Запрограммированы с завода |
| 3 | Ключ разблокировки | 2 шт. | Ручное открытие при отключении питания |
| 4 | Магнитный концевой выключатель | 2 шт. | Работают при снеге и льде на рейке |
| 5 | Монтажные крепежи | комплект | Всё необходимое для монтажа |
| 6 | Инструкция по установке | 1 шт. | На русском языке |
Описание компонентов

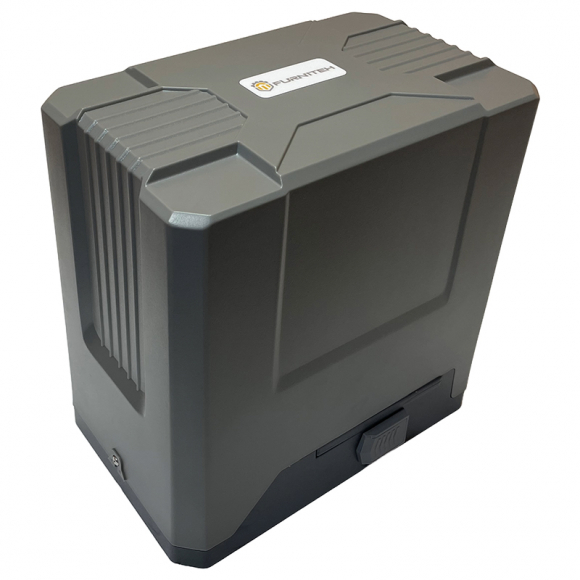

1. Привод ФУРНИТЕХ PY 1500 AC
Электромеханический привод с самоблокирующимся редуктором — старшая модель пластиковой линейки PY, рассчитанная на ворота массой до 1500 кг и шириной до 12 метров. Такую нагрузочную способность в линейке ФУРНИТЕХ больше не предлагает ни одна модель с пластиковой шестерней. Корпус из ударопрочного пластика, рабочий диапазон от -20 до +70 °C.
Встроенный радиоприёмник исключает необходимость внешнего модуля. Самоблокирующийся редуктор удерживает тяжёлое полотно в закрытом положении: инерция 1500 кг усиливает запирающий эффект — ворота не сдвигаются ни от ветра, ни от случайного толчка.
2. Корпус и монтажное основание
При весе ворот от 1000 до 1500 кг точность монтажа привода особенно критична. Регулируемое монтажное основание позволяет точно выставить зазор между шестерней и рейкой: рекомендуемый зазор — 1–2 мм. Отклонение в большую или меньшую сторону при такой массе полотна кратно увеличивает нагрузку на редуктор.
После монтажа обязательно проверьте ход ворот в ручном режиме (разблокированный привод) по всей длине: полотно должно идти без усилий от руки. Если ворота не катятся свободно сами — устраните причину до включения привода.
3. Блок управления в вертикальном защитном кожухе
Блок управления расположен вертикально и защищён пластиковым кожухом от конденсата и пыли. При весе ворот 1500 кг правильная настройка тормозного усилия через потенциометры особенно важна: слишком резкая остановка создаёт ударную нагрузку на редуктор и рейку, слишком мягкая — не удерживает полотно в крайней точке.
Клеммы для фотоэлементов, сигнальной лампы и кнопки открытия выведены без пайки. Рекомендуется обязательно подключить фотоэлементы безопасности при таком весе ворот.
4. Расширенная плата управления: 6 DIP + 4 потенциометра
Четыре потенциометра — ключевая функция при работе с воротами весом 1500 кг. Они позволяют точно настроить резкость остановки, тормозное усилие, диапазон зоны замедления и крутящий момент. Для тяжёлого полотна увеличенная зона замедления (до 30–40% хода) снижает кинетическую энергию к моменту остановки и защищает механизм от ударов.
Шесть DIP-переключателей управляют плавным пуском, автозакрытием по таймеру и автореверсом. При весе ворот 1500 кг функция автореверса — обязательна к включению.
5. Пульт дистанционного управления 4-канальный (2 шт.)
Четырёхканальный пульт ДУ с кодом шифрования, запрограммированный на привод с завода. Оба пульта готовы к работе сразу из коробки — дополнительная привязка не требуется.
Четыре канала позволяют управлять калиткой, освещением или дополнительными устройствами. При воротах 1500 кг рекомендуется дополнительно установить стационарную кнопку открытия на столбе — пульт может оказаться неудобным при регулярном въезде грузового транспорта.
6. Магнитные концевые выключатели (2 шт.)
Бесконтактные магнитные концевые выключатели фиксируют крайние положения ворот без механического контакта с рейкой. При весе полотна 1500 кг точное срабатывание выключателя особенно важно: кинетическая энергия разогнанных тяжёлых ворот значительна, и даже небольшой сдвиг магнита относительно датчика может привести к недоходу или удару о стопор.
При сезонном ТО обязательно проверяйте положение магнита на полотне и расстояние до датчика — просадка фундамента или ролика может сместить их относительно друг друга.
7. Монтажные крепежи и ключи разблокировки (2 шт.)
Полный комплект крепежа для монтажа на несущую стойку или фундаментную закладную без сварочных работ. При воротах массой 1500 кг особое внимание уделите жёсткости крепления основания: рекомендуется дополнительная фиксация анкерными болтами не менее М12.
Ключи разблокировки позволяют катить тяжёлые ворота вручную при отключении питания. Проверяйте лёгкость ручного хода при каждом ТО — это экспресс-диагностика состояния роликов и геометрии полотна.
Преимущества привода ФУРНИТЕХ PY 1500 AC
- Максимальная нагрузка 1500 кг — старшая модель пластиковой линейки PY; перекрывает тяжёлые кованые, сварные и комбинированные ворота частного сектора шириной до 12 м.
- 4 потенциометра для точной настройки под реальный вес — тормозное усилие, резкость остановки, зона замедления и крутящий момент настраиваются под конкретное полотно; критично для ворот тяжелее 1000 кг.
- Расширенная зона замедления — снижает кинетическую энергию тяжёлого полотна перед остановкой, защищает механизм и стопоры от ударных нагрузок.
- Самоблокирующийся редуктор — масса ворот 1500 кг сама по себе усиливает запирающий эффект; полотно не сдвинуть ни от ветра, ни от случайного толчка.
- Магнитные концевые выключатели — точная фиксация крайних положений без зависимости от обледенения рейки; при тяжёлом полотне точность остановки особенно важна.
- Вертикальный блок управления в защитном кожухе — защита от конденсата и пыли; увеличенный срок службы электроники при перепадах температур.
- Встроенный радиоприёмник — не требует внешнего модуля; два пульта ДУ в базовой комплектации.
- Автореверс при препятствии — обязательная функция при весе ворот 1500 кг; предотвращает повреждение полотна, механизма и защищает людей.
- Температурный диапазон -20 / +70 °C — стабильная работа в климате средней полосы и юга России в любое время года.
- Полная комплектация из коробки — для монтажа дополнительно нужна только зубчатая рейка.
